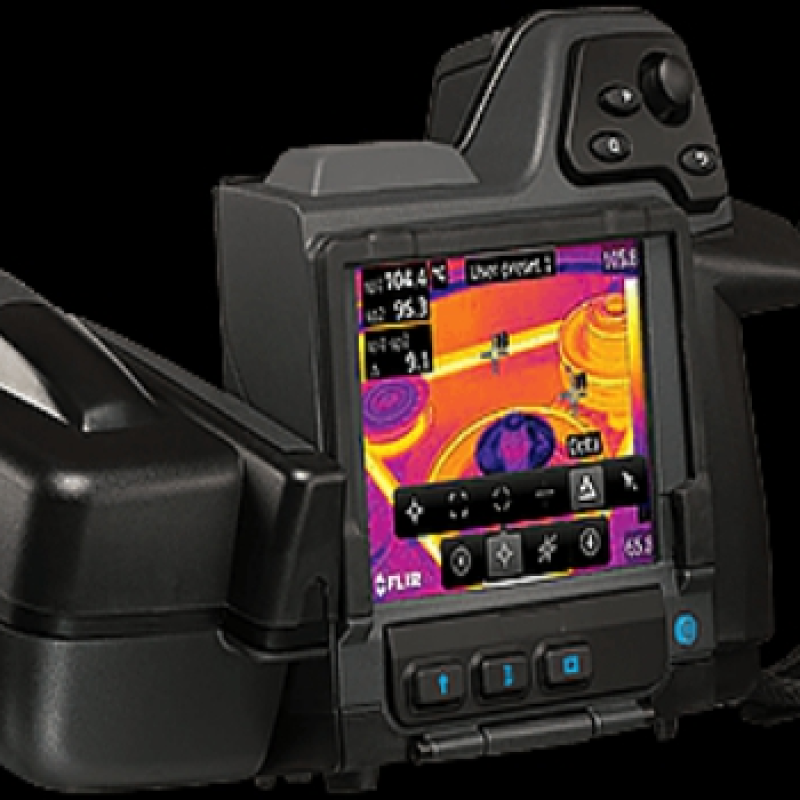

CAMERA ĐO NHIỆT ĐỘ FLIR T4xx-bx - DÒNG CHUYÊN NGHIỆP CẢI TIẾN
-
đo, chụp ảnh nhiệt độ mối nối trong phân phối và truyền tải điện, công nghiệp, nhà máy
Đặc tính kỹ thuật:
* Chức năng mới: báo động điều kiện hoạt động (1 cảnh báo về độ ẩm, 1 cảnh báo về báo động sương và cảnh báo về cách điện)
* Thông số quang học và hình ảnh
+ Kích thước cảm biến ảnh nhiệt: 320 x 240 pixels
+ Độ nhạy nhiệt tại 300C: <45 mK
+ Trường nhìn (FOV): 250 x 190
+ Khoảng cách đo và kích thước vật đo:
- Khoảng cách đo gần nhất: 0.4m (1.31ft)
- Đường kính vật đo (mục tiêu) tại 100m với ống kính len chuẩn 25 độ: ~ 136mm
+ Chiều dài tiêu cự đến: 18mm
+ Độ phân giải không gian (IFOV): 1.36mrad
+ Các chế độ lấy tiêu cự: liên tục, lấy nét tự động và bằng tay.
+ Phóng đại ảnh: T440bx (8x); T420bx (4x)
+ Dải hồng ngoại sử dụng: 7.5 –13µm.
+ Màn hình hiển thị: 3.5 inch cảm ứng, LCD màu gắn cố định vào thân máy, phân giải 320 x 240 Pixels
* Các chế độ hiển thị hình ảnh:
+ Ảnh hồng ngoại: đa sắc.
+ Ảnh thường: đa sắc.
+ Ảnh nhiệt tổng hợp MSX: ảnh nhiệt độ với độ nét cao
+ Ảnh trong ảnh: kết hợp đồng thời ảnh thường và ảnh hồng ngoại
* Camera kỹ thuật số:
+ Độ phân giải: 3.1M pixel, có đèn led
+ Đèn laser định vị mục tiêu: Có, tia laser màu đỏ, tự động hiển thị trên màn hình:
* Dải đo và độ chính xác:
+ Dải đo nhiệt độ: T440bx (- 20°C to 650°C); T420bx (- 20°C to 350°C)
+ Cấp chính xác: ± 2oC (±3.6°F) hoặc ± 2% giá trị đọc
* Đo và phân tích kết quả:
+ Đo nhiệt độ đến 5 điểm
+ Đo nhiệt độ đến 5 vùng hình hộp hoặc vòng tròn
+ Tự động dò các điểm nóng, lạnh.
+ Đo Delta T: tự động tính toán độ chênh lệch nhiệt độ giữa hai điểm đo trong một lần đo, hoặc chênh lệch nhiệt độ giữa điểm đo đến kết quả đo: tự động hiệu chỉnh dựa trên các thông số về khoảng cách vật đo, nhiệt độ và độ ẩm môi trường
+ Hiệu chỉnh sai số do các tác động quang học đến kết với nhiệt độ tham chiếu
+ Hiệu chỉnh sai số do tác động của môi trường đến kết quả đo: tự động hiệu chỉnh dựa trên tín hiệu nhận được từ cảm biến của máy
+ Hiệu chỉnh hệ số phát xạ tương ứng vật liệu của vật cần đo: có thể điều chỉnh hệ số phát xạ từ 0.01 đến 1.0 hoặc lựa chọn hệ số phát xạ từ danh sách vật liệu có sẵn
+ Hiệu chỉnh sai số do ảnh hưởng của phản xạ nhiệt: tự động hiệu chỉnh dựa trên nhiệt độ phản xạ đặt trước
+ Bảng màu: Iron, Rainbow, Rainbow HC, White hot, Black hot, Arctic, Lava
+ Chức năng cảnh báo nhiệt độ ngưỡng trên, dưới: cảnh báo bằng âm thanh hoặc hình ảnh khi kết quả đo vượt qua ngưỡng trên, dưới được đặt trước.
+ Khả năng cập nhật phần mềm của máy: có thể nâng cấp phần mềm chính hãng của máy đo thông qua phần mềm FLIR Tools trên máy tính
+ Lưu trữ hình ảnh trên thẻ nhớ: dung lượng 1GB
+ Dạng ảnh lưu trữ:
- Lưu trữ đồng thời ảnh nhiệt và ảnh thường trong cùng một tập tin, tập tin có định dạng JPEG
- Có thể lựa chọn lưu trữ riêng ảnh thường và ảnh nhiệt
+ Định dạng ảnh: chuẩn JPEG, bao gồm các thông số đo
+ Định dạng ảnh thường: chuẩn JPEG, tự động gắn kết với ảnh nhiệt tương ứng
* Chú thích trên hình ảnh:
+ Chú thích bằng giọng nói: độ dài tối thiểu 60s, được lưu trữ cùng với ảnh tương ứng
+ Chú thích văn bản: có thể thêm chú thích văn bản với mẫu có sẵn hoặc tự tạo mẫu văn bản mới.
+ Chú thích bằng nét vẽ: có thể thêm chú thích lên hình ảnh bằng cách vẽ trực tiếp lên ảnh.
+ Chức năng đọc dữ liệu từ thiết bị đo khác (Meterlink): Có thể đọc giá trị đo từ các thiết bị đo khác qua kết nối không dây:
+ Chức năng tạo báo cáo: có thể tạo báo cáo thông qua phần mềm trên máy tính
* Ghi và lưu trữ video:
+ Ghi và lưu trữ video hồng ngoại không bức xạ, định dạng MPEG-4
+ Ghi và lưu trữ video thường, định dạng MPEG-4
* Truyền dữ liệu video:
+ Truyền trực tiếp video hồng ngoại bức xạ đến máy tính thông qua kết nối USB, đến các thiết bị di động qua kết nối wifi
+ Truyền dữ liệu video hồng ngoại không bức xạ đến máy tính và các thiết bị di động bằng kết nối USB, wifi
+ Truyền dữ liệu video thường đến máy tính và các thiết bị di động bằng kết nối USB, wifi
+ Các chức năng kết nối giao tiếp dữ liệu: Bluetooth, Wifi, USB
+ Thẻ nhớ ngoài: có
+ Audio: giao tiếp với micro thông qua kết nối bluetooth để thu dữ liệu âm thanh
+ Giao diện kết nối : USB, Bluetooth, Wifi, Digital Video output, HDMI compatible
+ Nguồn sử dụng: Pin xạc Li Ion.
+ Bộ sạc pin: bên trong máy (AC adapter hoặc nguồn 12V từ ô tô) và có thể sử dụng bộ sạc 2 pin rời
+ Nguồn xạc: 90-260VAC ± 10%, 50Hz.
+ Thời gian vận hành liên tục: 4h mỗi pin.
+ Quản lý nguồn: tự động tắt máy khi không sử dụng
+ Nhiệt độ môi trường làm việc: –15°C to +50°C (+5°F to +122°F)
+ Nhiệt độ môi trường bảo quản máy: –40°C to +70°C (–40°F to +158°F)
+ Độ ẩm môi trường làm việc: IEC 60068-2-30/24 h 95% relative humidity +25°C to +40°C (+77°F to +104°F) / 2 cycles
+ Độ kín camera: IP54 (IEC 60529)
+ Chống sốc: 25G (IEC 60068-2-29)
+ Chống rung: 2G (IEC 60068-2-6)
+ Tiêu chuẩn an toàn: EN/ UL/ CSA/ PSE 60950-1
+ Kích thước DxRxC (mm): 106 × 201 × 125 mm (4.2 × 7.9 × 4.9 in.)
+ Trọng lượng (kể cả pin): 0.88 kg (1.94 lb.) ± 10%.
- Bao gồm: Máy đo chính kèm ống kính len tiêu chuẩn 25 độ, 2 cục pin, bộ sạc, tai nghe Bluetooth, phần mềm phân tích, báo cáo, cáp truyền dữ liệu, cáp HDMI, vali bảo quản.....
- Phụ kiện tùy chọn mua thêm: ống kính len 15 độ, ống kính len 45 độ, ống kính len 6 độ.
